基板関係 2005/09/19 2010/04/06 追加
このページは下方向が新しい。

OLIMEXへ基板の発注購入記です。

EAGLEと言うcadソフトを使用してみました。
OLIMEX 基板 EAGLEを組み合わせてググルと情報が出てきます。

12F683 リモコン使用タイプを図面書いて発注してみます。
私は、どうもCADで図面を書くのが嫌い。単調なことは苦手。
紙に書いた時点で出来ていると思うので、トレースするのが嫌い。

☆ライブラリをOLIMEX用に変更しておきます。ドリル・シルクの変更。
☆ボードを書いた後にルールをチェックをします。
ぐぐった先に変更点etcを親切に書いたホームページあり。

-----思うところ
送料込み$35で、自分で設計した基板ができあがるのは大変便利。
個人的には、全然問題ないレベル。

これからもいろいろ頼んでみようと思う。
-----

いろいろと苦労しながら書いた部面です。

丸がないところとかetcあると思いますが、見なかったことに・・・

続いてボード

C1、C7入れ替わってますが・・・・

一応これで発注をかけてみます。大丈夫か？？

------------------------------------------------------

注文方法
イ.2005/09/03(土曜日)

EAGLEをOLIMEX用に変更チェックをする。
(上記検索をして調べてください)

その****.brdと以下のテキスト****.txtを圧縮して****.LZHとした。
面付けは、良いようにしてくれるらしいので何もしていない。

テキストファイルに内容は
名前
1. Name: m******* k*****
会社名？
2. Company:none
請求先？
3. Billing address:
Address         番地と地名
City            ***-shi
State/Province  okayama
Country         japan
Zip/Postal Code 123-0000
発送先？
4. Shipping address:
Address         番地と地名
City            ***-shi
State/Province  okayama
Country         japan
Zip/Postal Code 123-0000
発送方法エアメール郵便局の人が手渡し(書留？)
5. Shipping option: Airmail
基板種類片面(SSS) 両面(DSS) 枚数
6. Order: SSS 1 pce
リスト
7. File list
pga2311.brd
readme.txt ---- this file
その他(今回は特になし)
8. Notes:
メールアドレス
E-mail
123@456.ne.jp
を送るとすぐに

ロ.2005/09/05(月曜日)
PURCHASE ORDERが添付されてくる。はずだが。

"あんたぁ。片面で図面書いているのに両面の注文になってますぅ"
みたいな内容のメールが。
上記TXTファイル DSSになってました。orz。

その後すぐに PURCHASE ORDER 来ました。

特に追加料金とかなく締めて$35。しかも6枚取り。
4枚しかとれないと思っていた。

09/06にFAX打った。

ハ.2005/09/08
"fax received"メールがこないのでメールをしてみた。

すると"受けとっとります。"とメールが来た。

[8月中は休み]とどこかに書いてあったので、休み明けで忙しい？のか？

ニ .2005/09/13
"board shipped"と書いたメールが来た。

ホ .2005/09/18
不在通知キタ。ﾊﾔｯ。

ヘ.2005/09/19
郵便局に取りに行く

6枚取りにビミョーな寸法ですがサービス？

ト.外観

チ.部品をつけました。

-------------------------------------------------------------
○DAC関係 1
PCBCARTのは全体のレジストに一部ハゲがあったので、メールした。
"問題なるなら作り直そうか？"みたいなメールが着た。問題ないのでそのまま作成。

OLIMEX PCM1792aのは、信号がグランドに落ちていた。
"安くするため電気試験(?)をしていないので、まあタマにはそういうことも有るさ"みたいなメール着た。
コントローラーのも1枚アースしていた。

英語が理解できないのでつらい。これ以上ごねること不可能 orz.負けた.

PCM1792aの基板は、自分の間違いが多い。動くかどうか不安。
図面書いているとき、忙しかった？(嫁に言わせると"飲んで"いたのじゃないとのこと。)

SRC4392は一応チェックしていると、なんか違和感。
自分が、とんでもなく間違えていた。これは作り替え確定。
ベタアースの処理ができていない。目の前真っ暗。頭が、真っ白になり・・・
図面は間違えていないと思うがもう一度チェックして注文し直し。

修正は完了して、確認中。

自分の注文方法がよくなかったから？？今回..
OLIMEXの不良が確率高い。2/6の確率で不良。8milルールなのに明確に記入していなかったから
試作ライン(10mil?)の方で作成されてたのかなぁ？？
以前頼んだときよりは、全体的に見た目きれいです。
------------------------------------------------------------
○DAC関係 2
今回は8milルールで注文しました。3週間ほどで手元につきました。発送後は10日ほどかかっているようです。

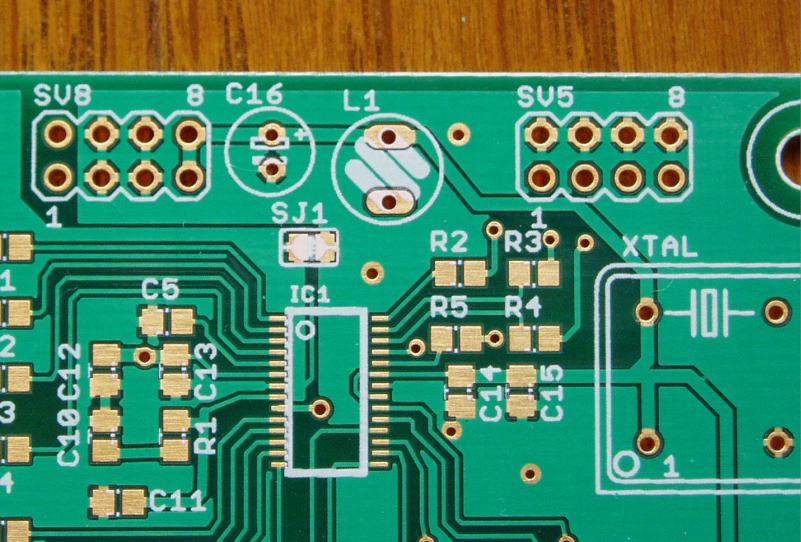

で、シルク状態。

[SJ1]、[L1]パターンにシルクが乗っている。
同じデータをｶﾞｰﾊﾞｰにしてPCBCARTで作った物は、問題ない。ので、パターン上のシルクは消しておかないとだめ？
