ICD2に電源内蔵(問題ないのか?) 2009/07/01 2010/02/24修正

-------------------------------------------------------------
少し、小さい部品なんかに交換しました。
OUTの470uFを100uFに、コイルをLCメーターでテストしていた小さい物に。
後ダイソー充電器のコイルは、測定すると200uHでした。
C3を470pFに戻した方がいいのか?な。
-------------------------------------------------------------
ICD2に電源を内蔵しました。

ICSPを使用せずアダプタAC162049で書き込むときに付属のでっかい電源を
接続するのが面倒なので電源基板を内蔵しました。

MC34063Aを利用してUSBの5Vから9Vに昇圧をして、アダプターの代わりにします。

1.物

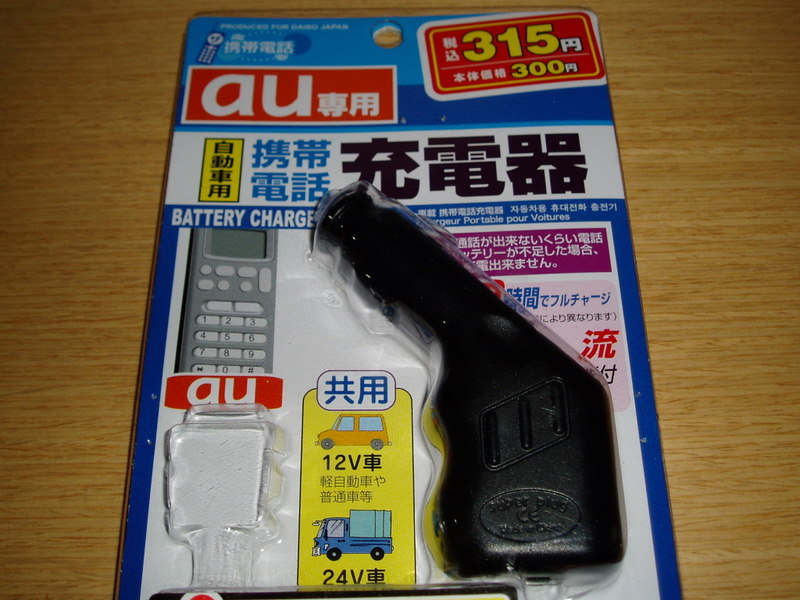

ダイソーの315円商品の[自動車用携帯電話充電器]

2.内蔵

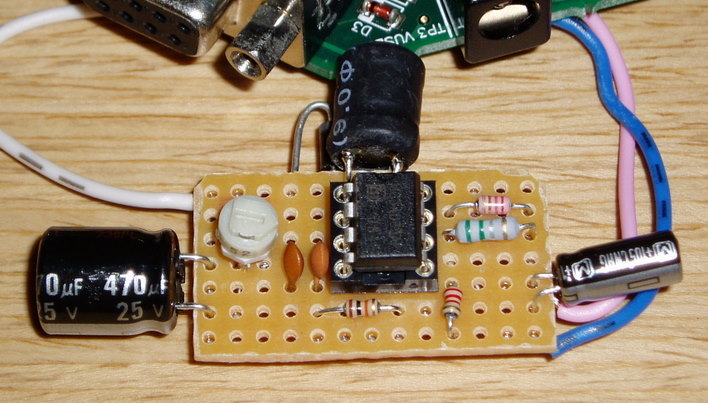

基板を適当に作ったので、ちと内蔵が苦しい。

	ばらして組み直し。流用していたコイルは測ると200uHでした。
	元の物はこれ。

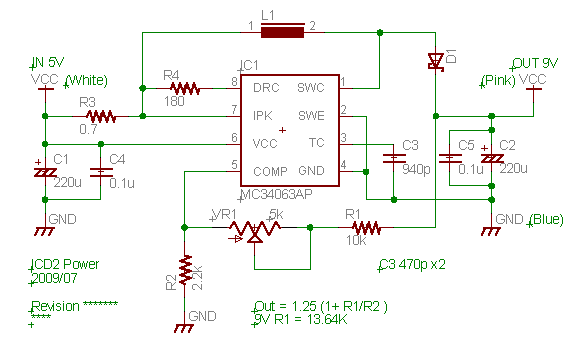

	流用部品と追加のもので作りました。 L,Dなど規格不明です。ｽﾊﾟｲｸﾉｲｽﾞみたいなものを吸収するため C1,2に 0.1uFのﾁｯﾌﾟｺﾝをつけています。定数は適当です。 6Pin接続なおした。
